槽式桥架

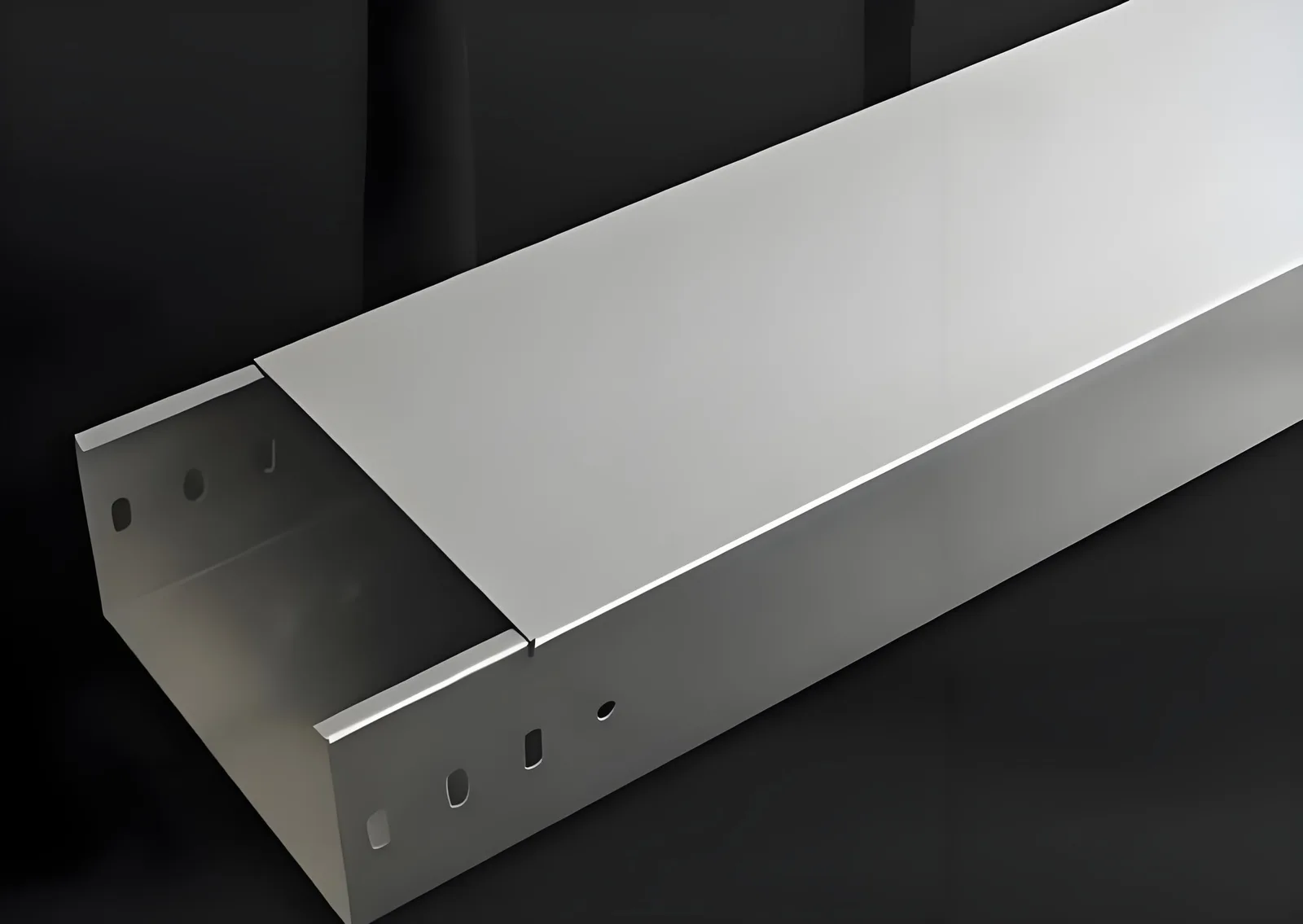

槽式桥架是全封闭电缆桥架，槽体截面呈U形，配盖板后形成封闭保护空间，防尘、防潮、防机械损伤性能好，适合电缆密集、需要防护和整洁的场合，如机房、商场、办公楼、工厂厂房等室内明装线路。相比托盘式和梯式，槽式散热差一些，但保护性最强。

按米计价，价格由规格（宽×高）、板厚、材质与表面处理决定。市场参考：100×50、1.0mm板约15～25元/米，200×100、1.2mm板约35～50元/米（随钢价、锌价浮动，以当日报价为准）。带盖板、做防火喷涂或热浸锌会相应加价。询价时提供规格、板厚、数量，厂家逐项核算。

常用规格从50×50到1000×200（宽×高），常用板厚0.8～2.5mm：室内轻载0.8～1.0mm，一般工程1.0～1.2mm，室外或重载1.5mm以上。按现行国家标准，宽度200mm及以上桥架板材厚度一般不应小于1.0mm。我们（四川鸿程圣达，成都青白江）槽式桥架常备常见规格现货，特殊规格可定制。

槽式桥架承载与板厚、跨距直接相关：板越厚、支吊间距越短，承载越大。常规支吊间距1.5～3m（重载或大规格适当加密），选型时提供电缆数量、单根重量和跨距由厂家核算，避免满载变形。封闭结构散热差，大载流量电缆建议同时核算填充率与温升。

槽式桥架标配盖板，以下情况建议必须加盖：室外或潮湿环境防雨防潮、强电线路防机械损伤与触电、弱电线路防干扰防尘、消防线路防火要求、以及要求整洁美观的场所。室内吊顶内等干燥且无碰撞风险的场合可视情况简化，但工程验收常要求带盖。

槽式桥架的水平弯、垂直弯、三通、四通、异径接头与槽体同材质配套，转弯处注意电缆弯曲半径要求。配件数量按走向图统计：每个转角一个弯通，每个分支一个三通，规格变化处一个变径。建议下单前提供电缆走向图，厂家协助统计，避免漏件影响工期。

安装流程：弹线定位→固定支吊架→安装槽体→连接片连接→盖板扣合→接地跨接。支吊架间距按规格与荷载确定，常用1.5～3m，弯通、三通两端应加密；金属桥架须可靠接地，段间做跨接线，全长与接地干线连接，确保接地电阻符合现行电气规范。

常见材质：镀锌板（电镀锌/热镀锌）、热浸锌（成型后整体浸镀）、防火喷涂（镀锌基材+防火塑粉）、不锈钢、铝合金。选择参考：干燥室内用镀锌即可；潮湿或室外用热镀锌/热浸锌；消防工程用防火喷涂；强腐蚀环境用不锈钢或铝合金。表面处理不同，价格差异明显，先定使用环境再选。

有。槽式桥架电缆填充率一般不超过40%～50%（动力电缆），弱电按规范要求，预留扩容空间并利于散热和维护。选购规格时按电缆外径与数量估算总截面积，除以允许填充率得出所需槽体截面积，再确定宽×高，避免塞太满导致散热不良或施工困难。

有。我们槽式桥架（镀锌、防火、热浸锌、不锈钢、铝合金）在成都青白江仓库常备常用规格现货，工作日确认库存后可当天自提（地址：青白江区青白江大道2888号10栋55号），成都市区一般当天或次日送达；特殊规格可定制宽高、板厚、长度与配件。询价请电话18981977592或通过官网提交清单。

有空位不等于可以直接继续加线。应将原有和新增电缆的重量合并，核对桥架、连接部位、支吊架和锚固件的承载条件，并检查原系统是否有明显变形、松动或腐蚀。同时确认敷设空间、线路分隔、弯曲半径和散热条件符合项目设计。缺少原型号或承载资料时，应先补齐资料并由相关专业人员确认。新增采购清单应注明用途和连接位置，避免只补桥架本体而漏掉配套支撑及连接件。

桥架装得下，不代表后期方便穿线、拆盖或检修。应结合吊顶、梁柱、相邻管线和多层桥架的位置，核对开盖、操作工具及电缆引出的空间。采购盖板和固定件时，也要确认现场能否按规定方式拆装。不要仅按桥架外部宽高安排全部空间，也不要为了挤进狭小位置随意改变连接方式。具体净距和维护通道由项目设计及安装要求确定，资料明确后再核对桥架、弯通和支架配置。
