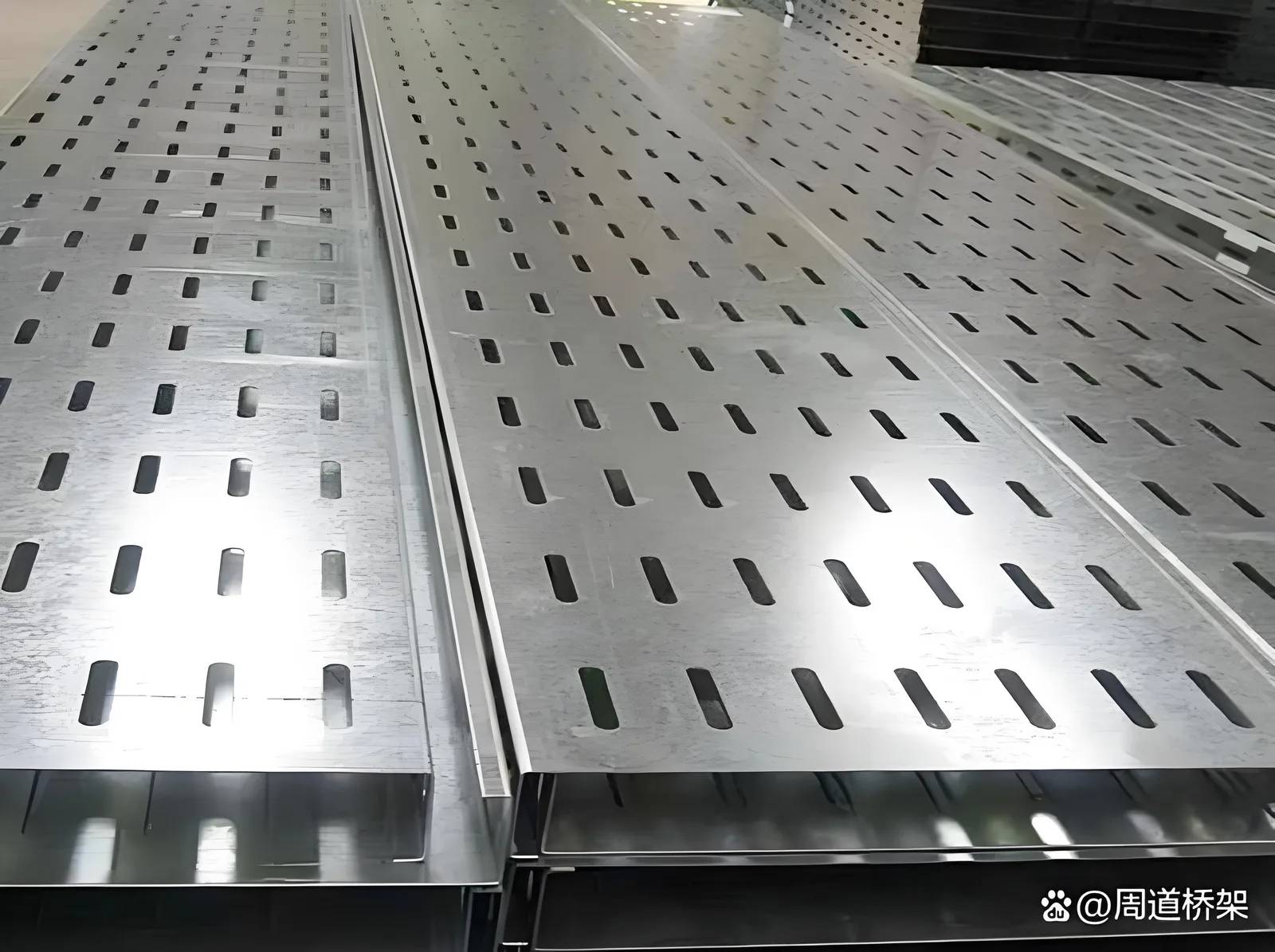

托盘式桥架

有空位不等于可以直接继续加线。应将原有和新增电缆的重量合并，核对桥架、连接部位、支吊架和锚固件的承载条件，并检查原系统是否有明显变形、松动或腐蚀。同时确认敷设空间、线路分隔、弯曲半径和散热条件符合项目设计。缺少原型号或承载资料时，应先补齐资料并由相关专业人员确认。新增采购清单应注明用途和连接位置，避免只补桥架本体而漏掉配套支撑及连接件。

桥架装得下，不代表后期方便穿线、拆盖或检修。应结合吊顶、梁柱、相邻管线和多层桥架的位置，核对开盖、操作工具及电缆引出的空间。采购盖板和固定件时，也要确认现场能否按规定方式拆装。不要仅按桥架外部宽高安排全部空间，也不要为了挤进狭小位置随意改变连接方式。具体净距和维护通道由项目设计及安装要求确定，资料明确后再核对桥架、弯通和支架配置。

先核对产品安装说明和现场施工方案，确认允许加工的位置，避免破坏承载结构、连接部位或已敷设电缆。加工后的切口和孔边应处理毛刺，防止划伤电缆；受损的防腐层应按原有材料和表面处理体系选择适用的修补方式。不同材质不能统一套用同一种修补漆。涉及防火性能、承载数据或专用系统时，还应确认加工是否影响原有性能要求。尺寸已明确的开孔需求，可在采购清单中提前注明。

不能仅凭加隔板作判断。是否允许共用，需要结合电缆用途、电压等级、绝缘条件、信号抗干扰要求以及项目电气设计确认。有些线路需要独立桥架，有些允许按设计采取分隔措施。采购方应先确认敷设方案，再注明桥架宽高、隔板数量、高度和固定方式。隔板用于分隔空间，不能直接等同于防火分隔、屏蔽或所有线路的合规保证；不明确时应由项目电气设计人员确认。

应提前考虑，并将桥架供货与穿越部位的封堵要求分开确认。采购前应核对洞口尺寸、墙体或楼板类型、桥架和电缆布置，以及项目要求的防火封堵方案。购买防火桥架并不等于穿墙、穿楼板处已经完成防火封堵；封堵材料、施工和验收属于另行确认的范围。下单时把桥架、附件和封堵工作的责任边界写清楚，具体做法按项目设计及适用的验收要求执行。

采购注意五点：①确认结构是托盘式（底板开孔）而非拿槽式或梯式混充，别把普通镀锌/喷塑当防火桥架卖；②用卡尺/测厚仪实测帮板、底板厚度，确认报的是国标板还是下差板，过薄的非标板承重和验收都没保障；③核对表面处理与锌层/涂层厚度，要求随货提供出厂合格证和材质证明书；④验收时检查外观平整、焊缝牢固、孔眼均匀、无漏镀锈蚀，配件齐全；⑤在合同中写明规格、板厚、执行标准（JB/T 10216、GB/T 23639）作为验收依据，批量工程可送第三方复检。我们现货按国标厚度备货、资料齐全，欢迎带卡尺到青白江仓库现场验货，咨询电话18981977592。

桥架没有统一固定价，按宽度×高度×板厚×结构类型×表面处理计价，并随钢材行情每日浮动。小规格薄板（如100×50）每米几元起，工程常用的200×100、300×100、400×100国标板多在十几元到几十元一米，宽度越大、板越厚或选热浸锌、喷塑、不锈钢单价越高，盖板、隔板及弯通、支架等配件单独计价。询价建议提供：①规格（宽×高）；②板厚；③表面处理；④单根长度和总米数；⑤是否带盖板/隔板；⑥配件清单；⑦送货地点与时间。批量采购有批发价，以当日实际报价为准，电话/微信18981977592。

托盘式桥架配件按施工走向图配套：连接转弯类有水平弯通、上下弯通、三通、四通、变径（大小头）；本体附件有盖板、隔板、连接片、伸缩节、终端封头；支撑固定类有托臂、立柱、墙装支架、吊杆、膨胀螺栓及紧固件；接地类有跨接线、接地端子。数量按直线段长度+每个转弯/分支点1个对应弯通或三通+每处接头1套连接片核算。建议对照图纸一次性配齐，避免现场等料。可把材料清单或BIM清单发给我们核对桥架与配件数量。

安装要点：①水平敷设支吊架间距一般1.5～3m（按荷载定），垂直段2m左右，转弯、三通、四通及引出位置要增设固定点；②连接处用配套连接片和螺栓固定，桥架本体与盖板、隔板配套安装；③金属桥架及其支架应可靠接地（PE线），全长不少于2处与接地干线可靠连接，连接处跨接电阻要达标；④长距离直线敷设要考虑热胀冷缩，按设计设置伸缩节。具体间距和接地以项目设计及当地验收规范为准，拿不准可把图纸发给我们核对。

盖板按需选配，不是标配。以下情况建议加盖板：①电缆敷设在人员可触及、易掉落异物或粉尘较多的区域；②室外露天、易淋雨或长期暴晒的环境；③竖井、电缆沟等垂直或易积灰段；④有防火、防鼠等特殊要求时。托盘式桥架本身开孔散热，加了盖板会牺牲一定散热性，所以散热要求高、环境又干净的场合可不用盖板，按实际工况取舍。盖板通常与桥架同材质同表面处理，单独计价。

托盘式桥架因为底板开孔，散热和排水优于槽式，通用性强，是最常用的桥架类型之一。适合：①电力工程动力电缆与控制电缆混合敷设；②竖井、夹层、吊顶内等对散热有要求的空间；③有轻微冷凝水、需排水的潮湿环境（孔眼可排水防积水）；④需要一定机械防护但不必全封闭的场合。如果敷设的是易受潮的弱电、信号电缆或需要高防护，建议改选槽式或加配盖板。

托盘式桥架承重由板厚、宽度和支吊跨距共同决定，三者缺一不可。同样板厚下，宽度越小、支吊间距越近，承载越强；同样宽度下，板越厚承载越高。一般水平敷设支吊架间距1.5～3m（荷载越大、跨距越大越要加密），垂直段约2m。选型时建议提供电缆根数、单根重量和支吊间距，由厂家按荷载—跨距数据核算板厚，避免欠载塌腰或过度加厚浪费成本。弯通、三通等变向处还要增设支撑点。
